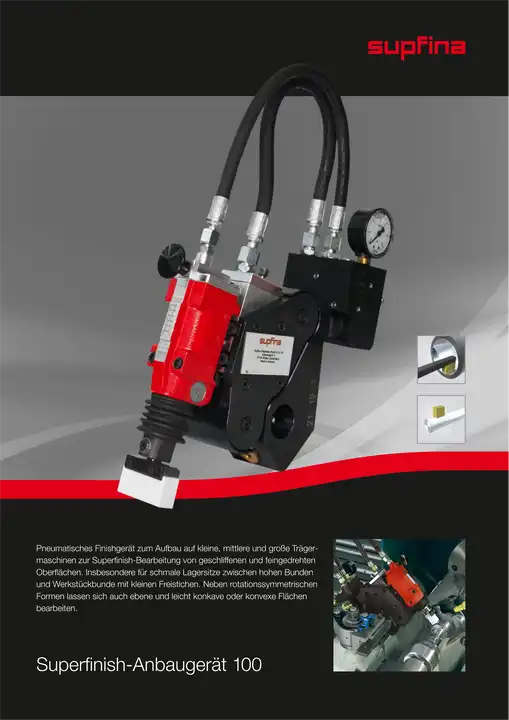

Pneumatisches Finishgerät zum Aufbau auf kleine, mittlere und große Trägermaschinen zur Superfinish-Bearbeitung von geschliffenen und feingedrehten Oberflächen.
Insbesondere für schmale Lagersitze zwischen hohen Bunden und Werkstückbunde mit kleinen Freistichen.
Neben rotationssymmetrischen Formen lassen sich auch ebene und leicht konkave oder konvexe Flächen bearbeiten.
| Technische Daten | Supfina 100 |
| Frequenz DH/min, max / min | 5100 / 3300 |
| Amplitude in mm | ± 0,35 – 0,4 |
| Luftdruck in bar | 4,5 |
| Luftverbrauch in Nm³/h | 6 – 7 |
| Gewicht in kg (ohne Steuergerät) | 11,0 |
| Steinführung Typ | 21.01 |
| Steinführung Hub in mm | 25 |
| Steinführung Anzahl | 1 |
| Kolbenfläche in cm² | 7 |
Dokumentation und Videos
Weitere Informationen als PDF
Download
Get smarter –
Vielen Dank für Ihr Interesse an unseren Lösungen!
Gerne würden wir Sie besser kennenlernen. Weiter zum Download... ×
Get smarter –
connect with us
Vielen Dank für Ihr Interesse an unseren Lösungen!Gerne würden wir Sie besser kennenlernen. Weiter zum Download... ×
Typische Werkstücke für dieses Anbaugerät
Wählen Sie einfach das zu bearbeitende Werkstück oder ein ähnliches aus und erhalten Sie eine maßgeschneiderte Auswahl an passenden Supfina Anbaugeräten.
Schnell, unkompliziert und präzise.
Tassenstößel
Die Superfinish-Bearbeitung der Oberfläche beim Tassenstößel ist von großer Bedeutung, um eine optimale Leistung, Haltbarkeit und Zuverlässigkeit des Motors sicherzustellen.
Ausgleichswelle
Lagerstellen an Ausgleichswellen werden gefinisht, um Reibung, Verschleiß und Geräusche zu minimieren, präzise Ausrichtung zu gewährleisten und Haltbarkeit zu erhöhen.
Planetenrad
Die Stirnseite des Planetenrads wird gefinisht, um eine präzise Ausrichtung, minimierte Unwuchten, erhöhte Haltbarkeit und geringere Reibung im Planetengetriebe sicherzustellen.
Kurbelwelle
Für Reparatur und Tuning können Lagerstellen der Kurbelwelle mit Superfinish-Geräten bearbeitet werden. Es können Oberflächen wie bei Erstausrüster oder besser erreicht werden.
Ritzelwelle
Die Lagerstellen der Ritzelwelle sind besonderen Belastungen ausgesetzt. Deshalb empfhielt sich der Einsaatz von diese Supfina-Anbaureäten, um Laufzeit und Langlebigkeit zu erhöhen.
Kugelbolzen
Die Kontaktflächen von Kugelbolzen müssen für eine optimale Funktion gefinisht werden. Dies reduziert Reibung und erhöht die Standfestigkeit. Supfina bietet hier die genau passenden Superfinish-Geräte und Werkzeuge.
Turbinenwelle
Die Lagerstellen der Turbinenwelle können je nach Bedarf mit Stein- oder Bandfinish bearbeitet werden. Sowohl für Drehbank, für Trägermaschine oder im Revolver bietet Supfina das passende Gerät.
